Is dat nu een eindgroep of een distributiegroep? En ja, dat is belangrijk om te weten, bijvoorbeeld voor de uitschakeltijden voor automatische uitschakeling van de voeding.
Om achter het antwoord te komen moeten we het eerst eens worden over de betekenis van de twee begrippen, gelukkig hoeven we daar niet lang over te steggelen want NEN 1010 heeft de begrippen ‘eindgroep’ en ‘distributiegroep’ gedefinieerd. Om deze definitie te achterhalen, richten we ons op Hoofdstuk 2 – Definities en Ontwerpberekeningen.
2.14.02 Distributiegroep
Dit betreft een elektrische stroomketen die één of meerdere schakel- en verdeelinrichtingen voedt.
2.14.03 Eindgroep
Dit verwijst naar een elektrische stroomketen die bedoeld is om direct elektrische stroom te leveren aan elektrische toestellen of contactdozen.
Opmerking a bij de term: Dit impliceert onder andere dat er in een eindgroep geen schakel- en verdeelinrichting aanwezig is.
Geen schakel- en verdeelinrichting

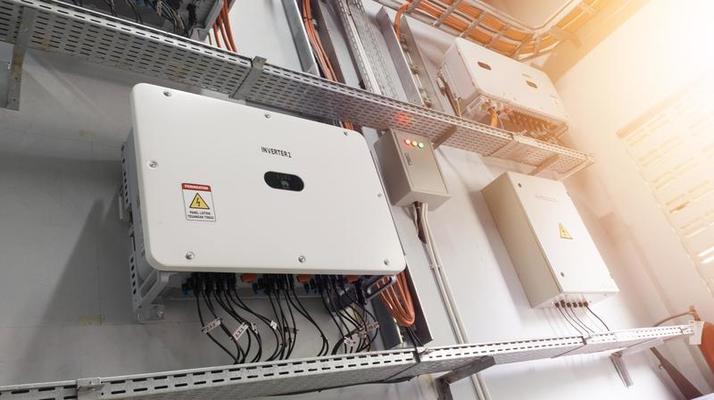

De omvormer bevat geen schakel- en verdeelinrichting en wordt rechtstreeks gevoed vanuit de groepenkast. Hierdoor kan de omvormer worden beschouwd als een toestel.
Volgens NEN 1010 zou het volgende gelden: de kabel tussen een pv-omvormer en een verdeelinrichting is een eindgroep, om de volgende redenen:
-
Vanaf de groepenkast is er één groep die uitsluitend de omvormer voedt, zonder andere verbruikers. De omvormer kan niet worden gezien als een verdeelinrichting die de energie verder verdeelt.
-
De omvormer voedt, indien operationeel, de verdeelkast, waar diverse verbruikers op zijn aangesloten. Op het eerste gezicht zou men de omvormer kunnen beschouwen als een opwekker en de groep als een distributiegroep. Echter wordt hier een belangrijk aspect over het hoofd gezien. Namelijk: de omvormer functioneert alleen wanneer de hoofdschakelaar van de groepenkast is ingeschakeld, tenzij de omvormer een module heeft waarmee deze ook zelfstandig kan werken.
-
Bij het beoordelen van de situatie vanuit het perspectief van de netvoeding, kan geconcludeerd worden dat dit een eindgroep is.
Vanuit NEN 1010 zou de voedingskabel tussen omvormer en verdeelinrichting moeten worden beschouwd als een eindgroep, en de bovenstaande argumenten ondersteunen deze uitspraak.
